大行程全自动测量仪

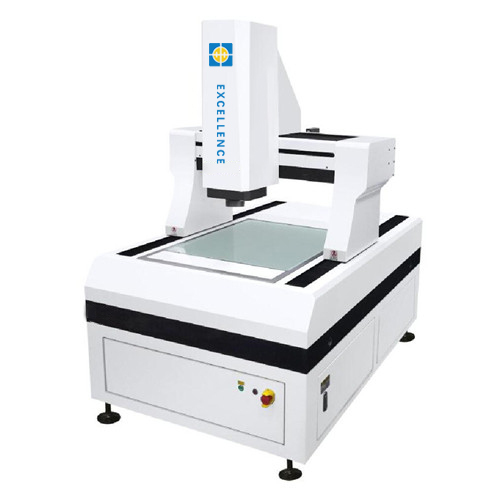

HG系列高效能龙门式全自动影像测量系统，把高精度，高效率有机地结合在一起，对各类产品的几何参数进行高效检测。目前主要运用在PCB线路板、覆铜板、平板玻璃、液晶模组、刀模、绝缘材料等行业。
在机械设计过程中全面引入有限元分析技术，保证高刚性，高精度的机械结构。机械整体采用全封闭框架移动桥式结构，简单紧凑，承载能力大，运动性能好。OO级花岗岩基座，高强度，耐腐蚀，稳定性好。
仪器型号 仪器参数 | HE862 | HE1080 | HE1210 | HE1512 | HE1812 |
外型尺寸（mm）(L*W*H) | 1700 X 1280 X 1750 | 1900X 1480 X 1750 | 2100 X1680 X 1750 | 2500 X 1880 X1750 | 2700 X 1880 X1750 |
测量范围（mm）(X*Y*Z) | 600*800*200 | 800*1000*200 | 1000*1200*200 | 1200*1500*200 | 1200*1800*200 |
测量精度（μm） | 3+L/200 | 3+L/200 | 3+L/200 | 3+L/200 | 3+L/200 |
重复精度（μm） | 3 | 3 | 4 | 4 | 4 |
仪器重量（kg） | 1800 | 2900 | 3200 | 4400 | 4800 |
选配 | 48分区四色表面环形光、可升降彩色光源、英国Renishaw测头、KEYENCE进口激光、PREDITEC白光传感器、影像夹治具、玻璃压板 | ||||
